IP Koruma Sınıfları

IP Koruma Sınıfları ve IP Kodları Nedir:

Mekanik ya da elektrik enerjisi ile çalışan ürünlerin seçimini yaparken, öncelikle ürünün hangi ortamda kullanılacağının tespit edilmesi ve ardından bu ortama uygun ürünün seçilmesi gerekmektedir. Bu ürünlerin tasarımları yapılırken gerekli ortam koşulları gözönüne alınarak tasarlanmaktadır. Eğer ortam koşulları, ürünün kullanımı için gerekli olan koruma sınıfını kapsamıyorsa, o zaman çalışma ortamına uygun bir ürün seçmediğiniz için kısa veya uzun vadeli arızalar ile karşılaşabilirsiniz.

Bu makalemizde, ortam şartlarına uygun, doğru ürünü seçmenizde yardımcı olabilecek IP Koruma Sınıfları, IP66 nedir, IP67 nedir gibi IP Kodları hakkında bilgiler bulabilirsiniz.

IP Derecesi Nedir:

Koruma sınıflarında IP’nin sözlük açılımı Ingress Protection’dır. Türkçeye Giriş Koruması olarak çevrilmektedir.
IP derecelendirmeleri uluslararası standart EN 60529‘da (İngiliz BS EN 60529:1992, Avrupa IEC 60509:1989) kodları ile detaylı bir şekilde tanımlanmıştır ve elektrik ya da mekanik muhafazalarının yabancı maddelerden (kir, toz, su gibi) ve nemden sızmaya karşı, sızdırmazlık etkinliği seviyelerini tanımlamak için kullanılırlar.

Buradan da anlaşılacağı gibi IP derecesi bir elektrik devresine ya da mekanik bir devreye değil, onu koruyan muhafazaya verilmektedir.

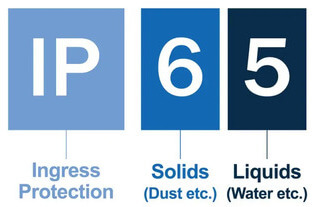

IP Derecelendirmesindeki Sayıların Anlamı Nedir:

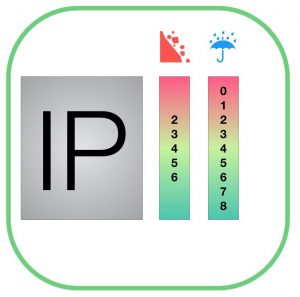

IP Koruma Sınıfları

IP’yi takip eden sayıların her birinin belirli bir anlamı bulunmaktadır.
Birinci sayı; insanların hareketli parçalardan korunma derecesini ve ayrıca kapalı ekipmanın yabancı cisimlerden korunma derecesini gösterir.
İkinci sayı; muhafazanın çeşitli nem biçimlerinden (suya daldırma, spreyler, damlama vb.) karşı sahip olduğu koruma seviyesini tanımlamaktadır.
Aşağıdaki tablo konuyu daha detaylı anlamanıza yardımcı olacaktır:

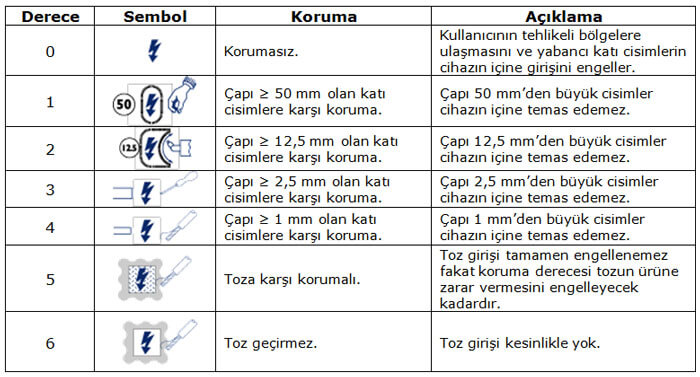

1. Basamak :

IP koruma basamak-1

1. 50 mm çapında olan katı cisme karşı koruma

2. 12,5 mm çapında olan olan katı cisme karşı koruma

3. 2,5 mm çapında olan katı cisme karşı koruma

4. 1 mm çapında olan katı cisme karşı koruma

5. Toza karşı koruma (Toz geçirmez değildir)

6. Toz geçirmez

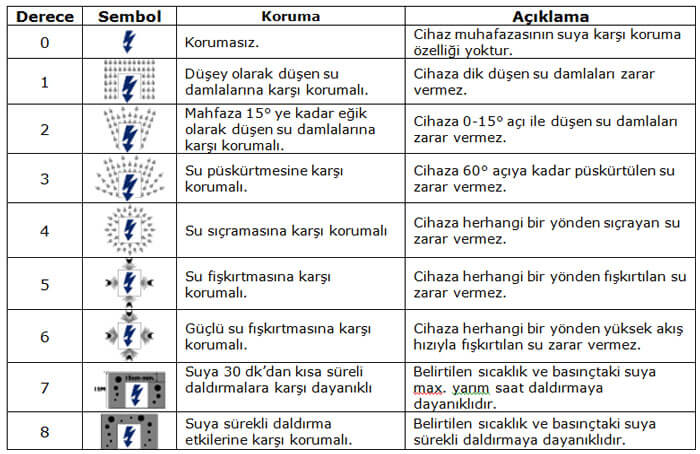

2. Basamak :IP koruma basamak-2

1. Düşey (dik) su damlasına karşı koruma : Tavan gibi bir yerden düşey damlayan su.

2. 15 dereceye kadar eğik bir açıdan düşen su damlalarına karşı koruma : Rüzgarlı havada gelen yağmur damlaları.
3. Su püskürtmesine karşı koruma: Yangın alarm suyu, fıskiye gibi bir noktadan gelen veyahut bu şekilde 60 dereceye kadar geliş açısı olan sulara karşı koruma.
4. Su sıçramasına karşı koruma: Tavandan damlayan, rüzgarla gelen, yerden vey her yönden sıçrayan sulara karşı koruma.
5. Su fışkırtmasına karşı koruma: Hortumdan gelen tazyikli sulara karşı koruma.
6. Güçlü su fışkırtmasına karşı koruma: İtfaiye hortumundan gelen tazyikli su ve bu şiddetteki tazyikli sulara karşı koruma.
7. Suya 30 dakikadan kısa süreli suya batırmalara karşı koruma: Belirtilen sıcaklık ve bsınçtaki suya karşı 30 dakikalık koruma.
8. Suya sürekli batırma etkilerine karşı koruma: Suyun içinde uzun süreli koruma.

En Sık Kullanılan IP Kod Örnekleri:
• Ip65: Muhafaza toz geçirmezdir ve her yönden gelebilecek düşük tazyikte ki sulara karşı koruma sağlamaktadır.
• IP66: Muhafaza toz geçirmezdir ve her yönden gelebilecek yüksek tazyikte ki sulara karşı koruma sağlamaktadır.
• IP67: Muhafaza toza ve 30 dakikadan kısa süreli olan suya batırmalara karşı koruma sağlar.
• IP68: Suya en dayanıklı IP koruma standardı budur. Belirtilen sıcaklık ve basınç altındaki su içerisinde uzun süreli koruma sağlar.

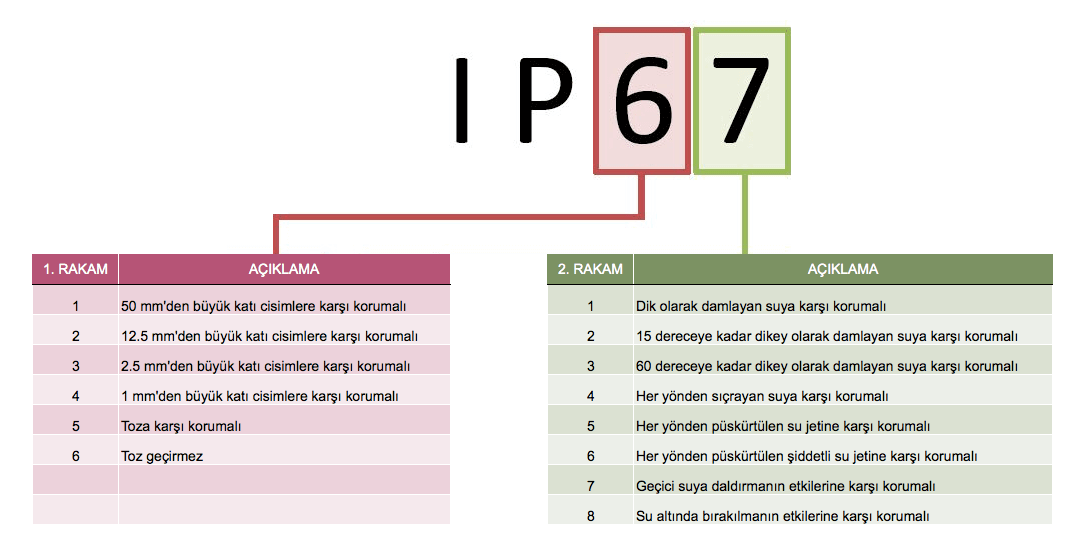

Detaylı IP koruma tablosunu alttaki resime tıklatıp, büyüterek inceleyebilirsiniz.

IP koruma detaylı tablo
